第一章【平面図・配置図】一級建築士から学ぶ現場に伝わる図面をはやく描くコツ

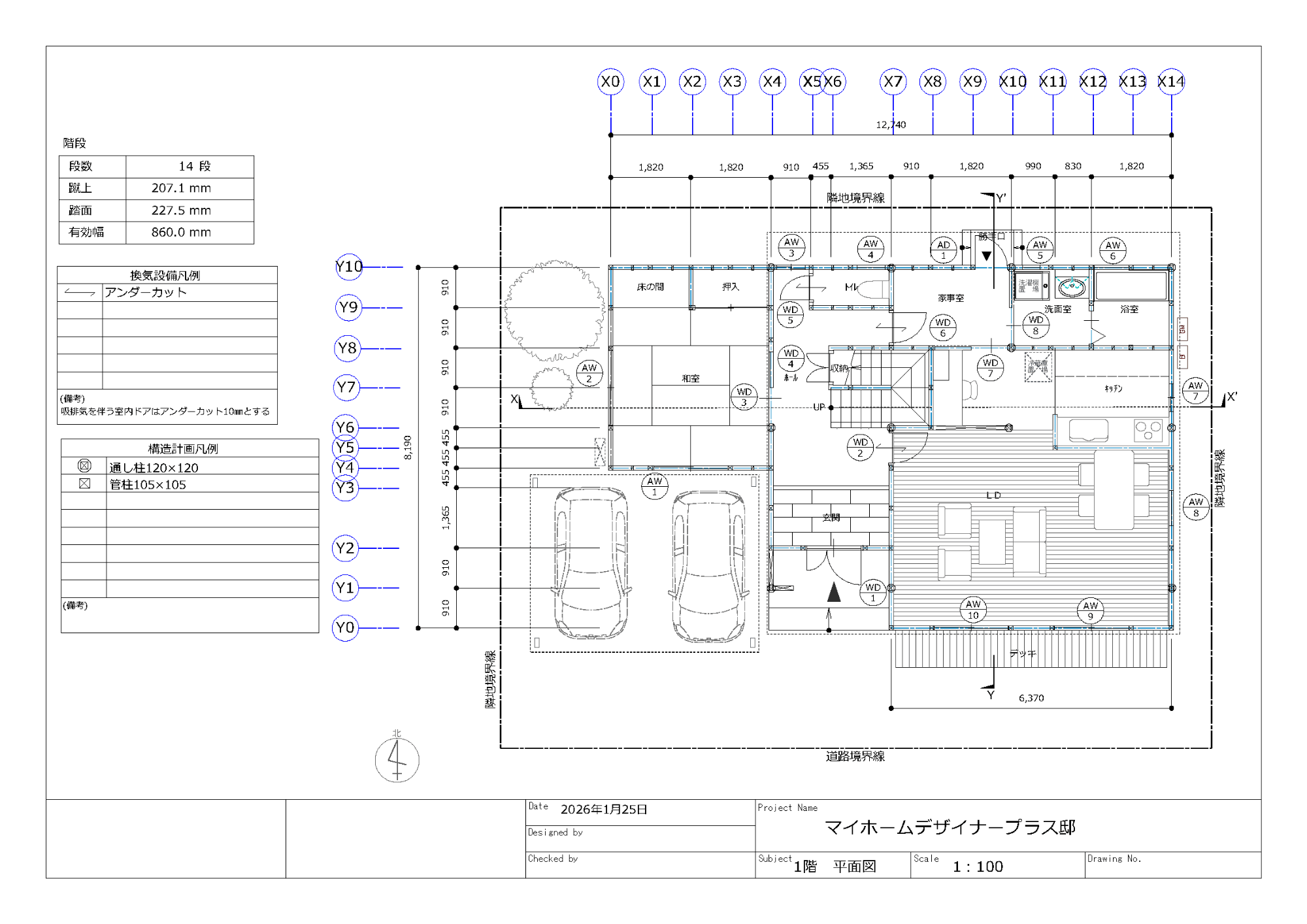

実際に３Ｄアーキデザイナーを使用して、平面図を作成しました！
今回は、この基本図面をもとに、一級建築士のAさんに「伝わる図面」になるためのフィードバックをお願いしたいと思います。

 よろしくお願いします。では、図面を見ていきましょう。

 それでは、ここからフィードバックをお願いします！

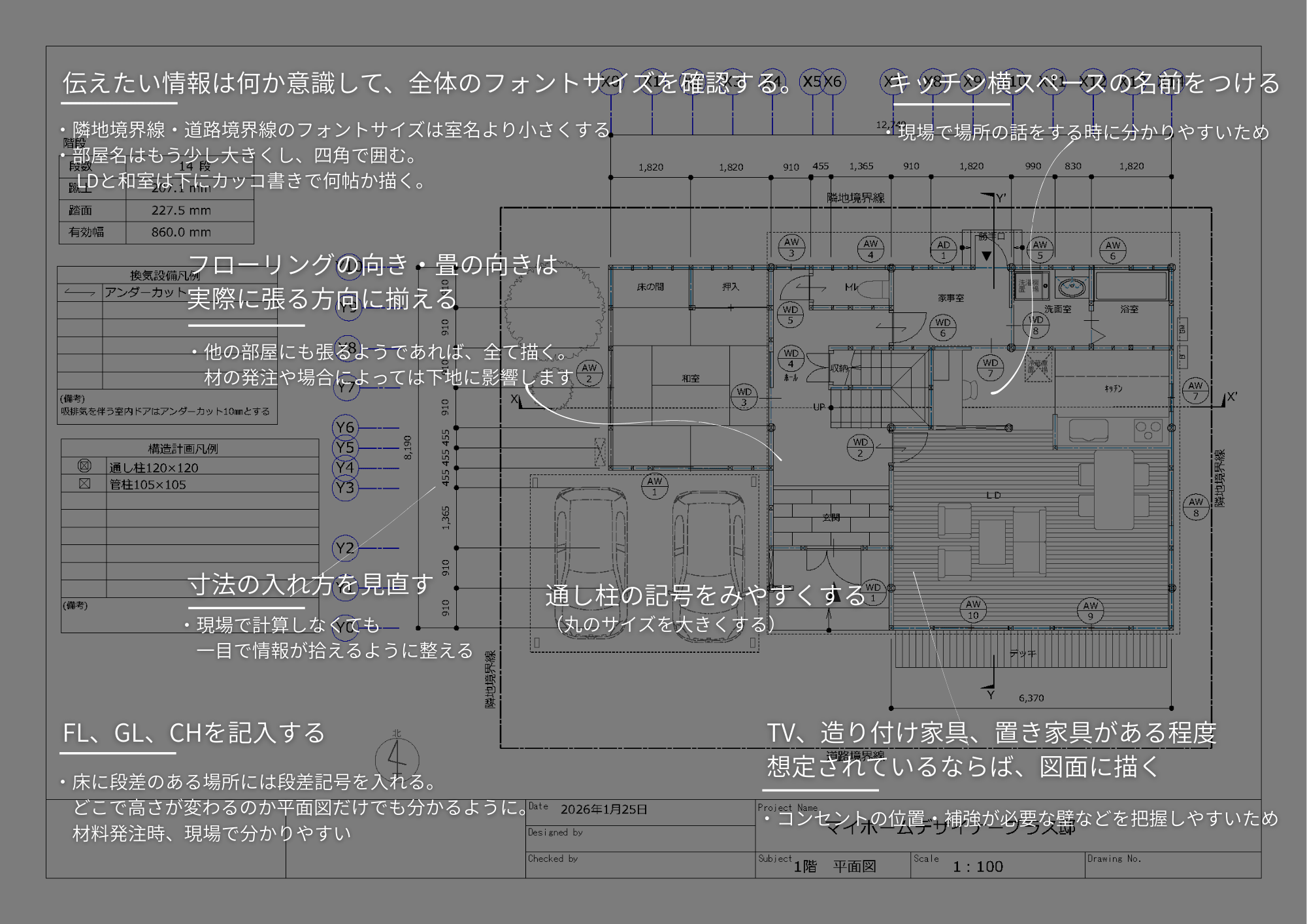

まずは、伝えたい情報は何かを意識して、全体のフォントサイズを確認していきましょう。

例えば、隣地境界線・道路境界線のフォントサイズは、室名より小さくするとよいですね。室名は他のフォントより少し大きくし、四角で囲むと見やすくなります。LDや和室などの居室には、何帖の広さなのかを書き、材料の拾い出しもしやすく親切な図面になります。同様に、FL、GL、CHも記入しておくとよいですよ。

施主へのプレゼンとは違う見方が必要なのですね。

そうですね。同じように、柱についても見てみましょう。
管柱と通し柱では長さも費用も異なりますから、行き違いのないように明記することが大切です。フローリングの張る方向や畳の敷き方も正しく描きましょう。施工時にも重要となりますので、職人たちに迷いが生じないように図面で示しましょう。

見積もりの時や現場で、素早く対応していただくためにも大切な要素ですね。

その通りです。それでは寸法も見やすくなっていますか？
正確であることはもちろんですが、いちいち計算しなくても一目で必要な情報が拾えるように、整えておくと親切な図面になりますよね。

細かな寸法があれば、困ることがないのではと思っていましたが、確かに一手間かけさせてしまいますね。

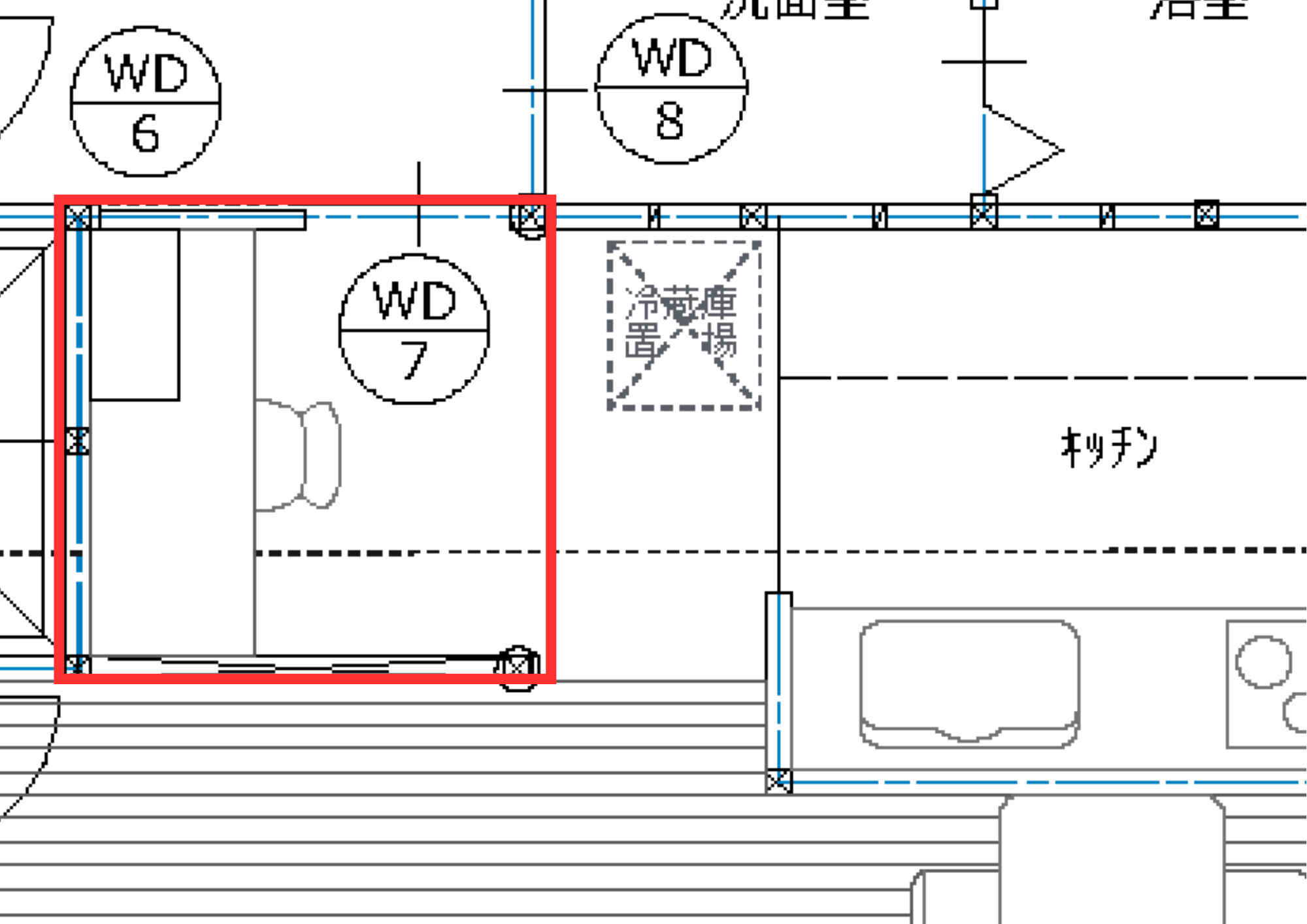

続いて、キッチン横のデスクスペースを見てみましょう。



ここはキッチンと一体のスペースのようで、ちょっと違いますよね。
仕上げなども異なるのではないでしょうか。
施工時や見積もり時には、現場監督や職人同士で電話でのやり取りも多く発生します。
連絡しやすいように、名前をつけておくとよいですね。

通り芯があれば分かると思っていましたが、電話では図面を見ながらとは限らないですしね。

そうですね。違う現場で仕事中の場合もありますから、できる限り行き違いがないように工夫してみましょう。TVや造り付け家具、置き家具についても、見積もり前に施主とサイズや位置を決定し、図面に記載しておきます。大工工事での下地取り付けや電気工事の配線にも影響しますので、正確な見積もり提示に役立ちます。

今回のポイントは、「情報を足す」ことよりも、どの情報を一番伝えたいかを整理することですね。

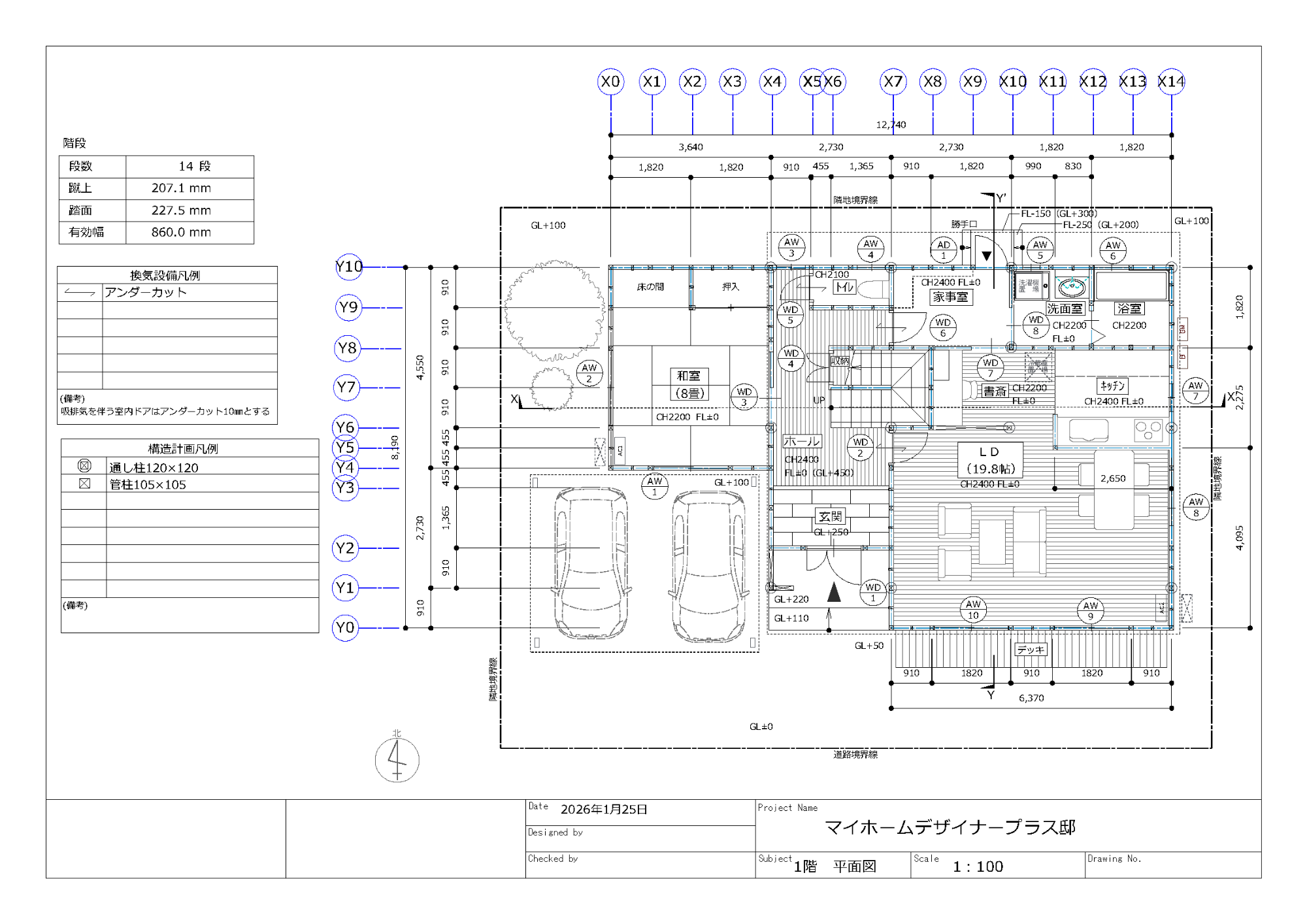

たしかに、修正後の図面は、
「どこを見ればいいか」がすぐ分かるようになりました！

このように、少し視点を変えて見直すだけでも、平面図の伝わりやすさは大きく変わります。
最後に、図面を仕上げる際に必ず行いたいチェックポイントを確認しておきましょう。
